10 علت ارور F57 لباسشویی بوش و راه‌های رفع آن

ارور F57 در لباسشویی بوش: بررسی کامل علت‌ها و راهکارهای تخصصی رفع مشکل برد الکترونیکی

لباسشویی بوش یکی از دستگاه‌های خانگی بسیار محبوب است که به دلیل کیفیت بالا و تکنولوژی پیشرفته، در بسیاری از خانه‌ها استفاده می‌شود. اما یکی از مشکلاتی که ممکن است برای کاربران پیش بیاید، مواجهه با ارورهای مختلف دستگاه است. ارور F57 یکی از خطاهای جدی و رایج در لباسشویی‌های بوش است که معمولاً به خرابی یا اختلال در برد الکترونیکی اشاره دارد. همچنین برای مطالعه بیشتر میتوانید به صفحه تعمیر لباسشویی بوش مراجعه کنید.

برد الکترونیکی در واقع مغز لباسشویی است و کنترل تمامی عملکردهای آن از جمله موتور، سنسورها، شیرهای برقی و سایر بخش‌ها را برعهده دارد. هرگونه اختلال یا خرابی در این بخش می‌تواند منجر به بروز ارورهایی مانند F57 شود که عملیات شستشو را متوقف می‌کند.

در این متن قصد داریم به صورت کامل و دقیق علل بروز ارور F57، نحوه شناسایی آن، راهکارهای اولیه و تخصصی برای رفع این خطا و نکات فنی مرتبط با برد الکترونیکی لباسشویی بوش را بررسی کنیم.

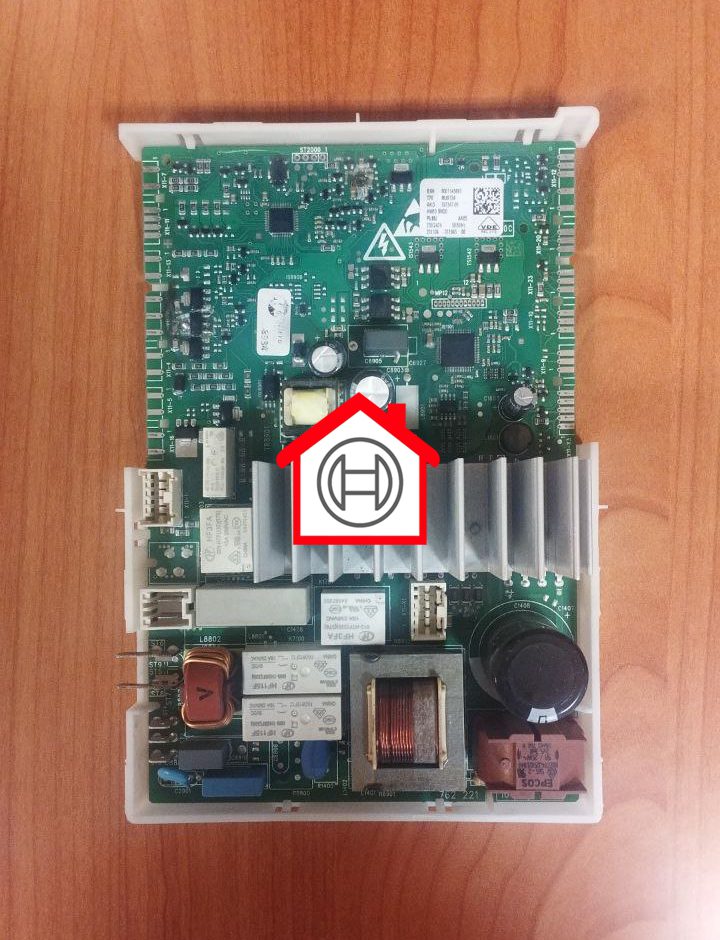

شناخت برد الکترونیکی لباسشویی بوش و اهمیت آن

برد الکترونیکی لباسشویی، یک صفحه مدار چاپی پیچیده است که با قطعات مختلفی مثل میکروکنترلرها، آی‌سی‌ها، مقاومت‌ها، خازن‌ها، ترانزیستورها و دیگر قطعات الکترونیکی ساخته شده است. این برد وظیفه مدیریت و هماهنگی کلیه عملکردهای لباسشویی را بر عهده دارد.

برد الکترونیکی به صورت مداوم اطلاعات را از سنسورهای مختلف دستگاه مثل سنسور دما، فشار آب، سنسور سطح آب و موقعیت درام دریافت می‌کند و بر اساس این اطلاعات، فرمان‌های لازم را به موتور، شیر برقی، پمپ تخلیه و سایر بخش‌ها ارسال می‌کند.

اگر برد الکترونیکی به هر دلیلی دچار مشکل شود، امکان بروز اختلال در عملکرد دستگاه وجود دارد که یکی از پیامدهای آن نمایش ارورهایی مانند F57 است. اهمیت برد به اندازه‌ای است که خرابی آن تقریباً برابر با غیرقابل استفاده شدن کل دستگاه است.

شرح فنی ارور F57 و معنای آن

ارور F57 در لباسشویی‌های بوش معمولاً به مشکل اساسی در برد الکترونیکی یا بخش‌های مرتبط با آن اشاره دارد. در واقع این خطا زمانی رخ می‌دهد که برد کنترل نتواند فرمان‌های لازم را به درستی صادر یا دریافت کند و سیستم دچار اختلال می‌شود.

ارور F57 نشان‌دهنده این است که:

• ارتباط بین برد کنترل و موتور یا سایر اجزای اصلی دستگاه دچار مشکل شده است.
• یکی از قطعات روی برد یا قطعات متصل به آن عملکرد نادرستی دارند.
• برد الکترونیکی به دلیل آسیب فیزیکی، الکتریکی یا نرم‌افزاری قادر به ادامه عملیات نیست.

در برخی مدل‌ها، ارور F57 به طور خاص مرتبط با اشکال در ماژول قدرت (Power Module) یا آی‌سی‌های خاص روی برد است که کنترل جریان موتور یا قطعات اصلی را برعهده دارند.

عوامل اصلی بروز ارور F57 در لباسشویی بوش

برای درک بهتر مشکل، باید عوامل مختلفی که می‌توانند منجر به بروز این ارور شوند را به تفصیل بررسی کرد:

1. خرابی قطعات الکترونیکی روی برد

برد الکترونیکی لباسشویی شامل تعداد زیادی قطعه الکترونیکی است که ممکن است به دلایل زیر خراب شوند:

• خازن‌های معیوب: خازن‌های روی برد به مرور زمان به دلیل گرمای زیاد یا نوسانات برق آسیب می‌بینند و ممکن است ترکیده یا خشک شده باشند.
• آی‌سی‌های آسیب دیده: آی‌سی‌ها یا تراشه‌های اصلی برد ممکن است به دلایل مختلف از جمله نوسانات برق یا ضربه خراب شوند.
• مقاومت‌ها و دیودهای معیوب: خرابی این قطعات می‌تواند منجر به اختلال در جریان برق داخلی برد شود.
• اتصالات لحیم کاری ضعیف یا ترک خورده: با گذشت زمان، برخی از نقاط لحیم کاری ممکن است ترک بخورند و ارتباط الکتریکی قطع شود.

2. نوسانات برق و آسیب‌های ناشی از آن

برق شهری در برخی مناطق ممکن است ناپایدار باشد و نوسانات شدید ولتاژ یا افت و خیزهای برق باعث آسیب به برد الکترونیکی می‌شوند. در صورت عدم استفاده از محافظ برق، احتمال آسیب افزایش می‌یابد.

3. نفوذ آب یا رطوبت

در لباسشویی‌ها، رطوبت همیشه وجود دارد اما در صورتی که دستگاه دچار نشتی شود یا رطوبت به برد الکترونیکی نفوذ کند، قطعات حساس برد ممکن است آسیب ببینند. این موضوع یکی از دلایل رایج بروز مشکلات الکترونیکی و ارورهای جدی است.

4. آسیب مکانیکی یا ضربه

جابجایی نادرست دستگاه، ضربه به پشت لباسشویی یا قرار دادن اشیاء سنگین روی دستگاه می‌تواند به برد الکترونیکی آسیب بزند. حتی لرزش‌های شدید در زمان کارکرد دستگاه (مثلاً در زمان خشک‌کن) نیز ممکن است منجر به شل شدن اتصالات شود.

5. مشکلات مربوط به قطعات جانبی

گاهی مشکل ارور F57 مربوط به خود برد نیست و ممکن است قطعات دیگری که به برد متصل هستند معیوب باشند. برخی از این قطعات عبارت‌اند از:

• موتور لباسشویی: خرابی موتور یا مشکلاتی در سیم‌کشی و اتصال آن به برد می‌تواند این ارور را ایجاد کند.
• شیر برقی آب: اگر شیر برقی به درستی عمل نکند یا مدار مربوط به آن معیوب شود، برد نمی‌تواند فرمان آبگیری را به درستی کنترل کند.
• پمپ تخلیه: اختلال در عملکرد پمپ می‌تواند باعث بروز ارورهایی شود که گاهی با F57 مرتبط هستند.
• سنسورها: خراب شدن سنسورهای مختلف که اطلاعات را به برد می‌دهند نیز می‌تواند موجب بروز این خطا شود.

بررسی تخصصی برد و اتصالات داخلی لباسشویی

برای تعمیر دقیق، باید ابتدا برد و اتصالات آن را به صورت کامل بررسی کرد. مراحل معمول بررسی به شرح زیر است:

باز کردن پنل پشت دستگاه

برای دسترسی به برد الکترونیکی، باید پنل پشت لباسشویی را باز کنید. دقت کنید که دستگاه از برق جدا شده باشد تا از خطر برق‌گرفتگی جلوگیری شود.

بررسی ظاهری برد

• نگاه کنید که آیا روی برد قطعات سوخته، ترک خورده یا تغییر رنگ داده‌اند.
• به دنبال خازن‌های باد کرده یا ترک خورده باشید.
• نقاط لحیم کاری را برای ترک یا شل بودن بررسی کنید.

تست اتصالات کابل‌ها

• تمامی کابل‌ها و کانکتورهایی که به برد وصل هستند باید بررسی شوند.
• مطمئن شوید هیچ کابل شل یا قطع نشده باشد.
• در صورت نیاز، کانکتورها را جدا و دوباره محکم وصل کنید.

استفاده از مولتی‌متر برای تست قطعات برد

• مقاومت‌ها، دیودها و سایر قطعات باید با مولتی‌متر تست شوند تا قطعات معیوب شناسایی شوند.
• تست اتصال کوتاه یا قطع در مسیرهای برد انجام شود.

بررسی و تست قطعات جانبی

• موتور را جدا کرده و تست کنید که سالم باشد.
• سنسورها را بررسی کنید و در صورت لزوم تعویض کنید.
• شیر برقی و پمپ تخلیه را تست کرده و مطمئن شوید به درستی کار می‌کنند.

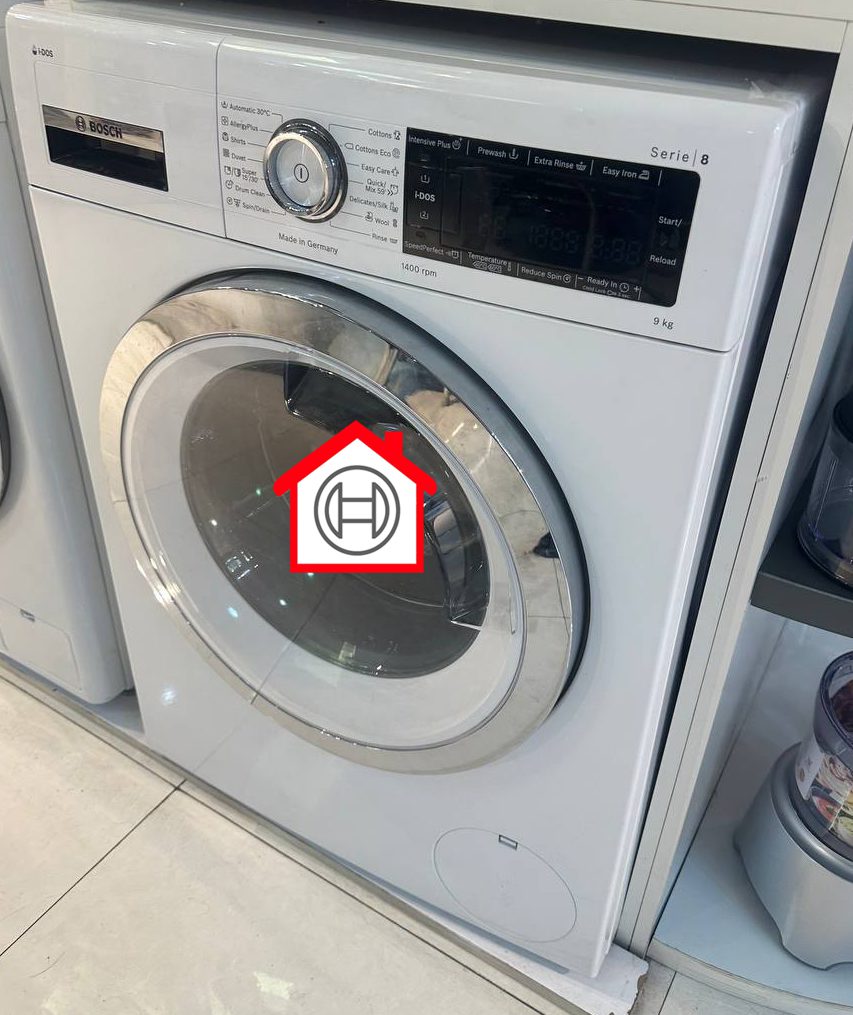

روش‌های اولیه برای رفع ارور F57

اگر تجربه کافی ندارید، ابتدا روش‌های ساده و ایمن زیر را امتحان کنید:

1. ریست کردن لباسشویی

• برق دستگاه را قطع کنید.
• چند دقیقه صبر کنید تا دستگاه کاملاً خاموش شود.
• دوباره برق را وصل کرده و دستگاه را روشن کنید.

گاهی اوقات ریست کردن باعث پاک شدن خطا و بازگرداندن عملکرد دستگاه می‌شود.

2. بررسی منبع برق و استفاده از محافظ برق

• مطمئن شوید دستگاه به برق پایدار و مناسب متصل است.
• استفاده از محافظ برق برای جلوگیری از آسیب‌های ناشی از نوسانات برق بسیار توصیه می‌شود.

3. بررسی وضعیت اتصالات خارجی

• مطمئن شوید سیم برق و دوشاخه سالم و محکم به پریز وصل شده است.
• از سالم بودن پریز برق اطمینان حاصل کنید.

راهکارهای تخصصی و تعمیر برد الکترونیکی

اگر روش‌های ساده جواب نداد، باید وارد مراحل تخصصی‌تر شویم که معمولاً نیاز به دانش الکترونیک و تجهیزات خاص دارد.

تعویض قطعات روی برد

• ابتدا باید قطعات معیوب شناسایی شوند.
• خازن‌ها، مقاومت‌ها، ترانزیستورها و آی‌سی‌هایی که خراب هستند، تعویض می‌شوند.
• برای تعویض قطعات باید از لحیم کاری حرفه‌ای استفاده شود.

تعمیر اتصالات لحیم کاری

• نقاط لحیم کاری ترک خورده یا ضعیف باید مجدداً لحیم شوند.
• استفاده از ابزارهای تخصصی برای کیفیت بهتر لحیم کاری ضروری است.

تعویض کامل برد الکترونیکی

• اگر برد به شدت آسیب دیده باشد، تعویض کامل برد معمولاً بهترین و سریع‌ترین راه حل است.
• برد جایگزین باید با مدل لباسشویی مطابقت داشته باشد.

آپدیت نرم‌افزاری برد (در صورت امکان)

• در برخی مدل‌ها، ممکن است برد قابلیت آپدیت نرم‌افزاری داشته باشد که توسط نمایندگی انجام می‌شود.

نکات ایمنی و پیشگیری برای جلوگیری از بروز ارور F57

• همیشه لباسشویی را به محافظ برق مجهز کنید.
• دستگاه را در مکانی خشک و دور از رطوبت قرار دهید.
• از بارگیری بیش از حد لباسشویی خودداری کنید.
• دستگاه را به صورت دوره‌ای سرویس کنید.
• در صورت بروز هر گونه مشکل، از تعمیرکار متخصص و مجاز کمک بگیرید.
• از دستکاری برد و قطعات حساس بدون دانش کافی جداً خودداری کنید.

بررسی تخصصی نحوه عیب‌یابی برد الکترونیکی لباسشویی بوش

ابزارهای مورد نیاز

• مولتی‌متر دیجیتال برای اندازه‌گیری ولتاژ، مقاومت و تست اتصال کوتاه.
• اسیلوسکوپ برای بررسی سیگنال‌های دیجیتال روی برد.
• پیچ‌گوشتی مخصوص برای باز کردن پنل و برد.
• منبع تغذیه آزمایشگاهی در صورت نیاز.

روش‌های تست برد

• تست قطعات منفرد: ابتدا هر قطعه روی برد مثل خازن، مقاومت، دیود و ترانزیستورها به صورت جداگانه تست می‌شوند.
• بررسی مدارهای قدرت: بررسی بخش‌هایی از برد که مربوط به تامین انرژی و کنترل موتور است.
• بررسی مسیرهای داده: تست مسیرهای ارتباطی بین میکروکنترلر و سایر اجزا.
• تست عملکرد سنسورها و ورودی‌ها: از سلامت سیگنال‌های ورودی به برد اطمینان حاصل می‌شود.

تاثیر شرایط محیطی و نصب روی عملکرد برد

• دمای بالا می‌تواند باعث کاهش عمر قطعات برد شود.
• لرزش‌های زیاد هنگام کارکرد دستگاه ممکن است باعث شل شدن اتصالات برد شود.
• نصب دستگاه در مکان‌های مرطوب یا تماس مستقیم با آب می‌تواند منجر به خرابی برد شود.

نقش نوسانات برق و راهکارهای محافظتی

نوسانات برق شهری از عوامل مهم خرابی برد محسوب می‌شود. به خصوص در مناطقی که برق پایدار نیست:

• استفاده از استابلایزر برق یا یو‌پی‌اس می‌تواند از آسیب دیدن برد جلوگیری کند.
• محافظ‌های جریان اضافه و فیوزهای مناسب نصب شود.
• برق ورودی به دستگاه باید مطابق با استانداردهای اعلام شده توسط سازنده باشد.

راهنمای گام به گام باز کردن و بررسی برد لباسشویی بوش

1. قطع برق دستگاه: همیشه پیش از باز کردن دستگاه، برق را قطع کنید.
2. باز کردن پنل پشتی: با استفاده از پیچ‌گوشتی مناسب، پیچ‌های پنل پشتی را باز کنید.
3. شناسایی برد الکترونیکی: برد معمولاً در بخش بالایی یا پشت دستگاه نصب شده است.
4. بررسی ظاهری: به دنبال آثار سوختگی، ترک‌خوردگی یا رطوبت باشید.
5. جدا کردن کانکتورها: با دقت کانکتورهای متصل به برد را جدا کنید و وضعیت آن‌ها را بررسی کنید.
6. باز کردن برد: پیچ‌های نگه دارنده برد را باز کنید و برد را از جایگاهش خارج نمایید.
7. تست اولیه: با مولتی‌متر مقاومت‌ها و قطعات قابل دسترس را تست کنید.
8. بررسی کامل: اگر دانش فنی دارید، قطعات را به صورت تخصصی بررسی کنید.

مشکلات رایج دیگر مرتبط با برد که ممکن است به اشتباه با ارور F57 تشخیص داده شوند

• ارورهای ناشی از خرابی موتور یا کم شدن قدرت موتور
• مشکلات مربوط به سنسورهای آب و دما که باعث قطع عملیات می‌شوند
• ایرادات در شیر برقی که منجر به اختلال در آبگیری می‌شود
• مشکلات پمپ تخلیه که مانع تخلیه آب شده و برد را در حالت خطا قرار می‌دهد

خلاصه نکات فنی مهم درباره ارور F57 و برد الکترونیکی لباسشویی بوش

• ارور F57 به طور معمول نشانه خرابی یا اختلال در برد الکترونیکی است.
• برد الکترونیکی نقش مدیریت کل عملکرد لباسشویی را دارد.
• نوسانات برق، نفوذ رطوبت، آسیب مکانیکی و فرسودگی قطعات برد از عوامل اصلی خرابی هستند.
• بررسی اتصالات، تست قطعات برد و قطعات جانبی می‌تواند علت مشکل را روشن کند.
• تعویض قطعات یا برد الکترونیکی توسط متخصص انجام شود.
• استفاده از محافظ برق و نصب مناسب به طول عمر برد کمک می‌کند.

نقش برد الکترونیکی در لباسشویی به زبان ساده

برد الکترونیکی مثل مغز بدن انسان است. همان‌طور که مغز پیام‌ها را از بدن دریافت و دستورهای لازم را صادر می‌کند، برد لباسشویی هم پیام‌ها را از بخش‌های مختلف دستگاه می‌گیرد و بر اساس آن‌ها تصمیم می‌گیرد که چه کاری انجام دهد.

مثلاً وقتی شما برنامه شستشو را انتخاب می‌کنید، برد الکترونیکی اطلاعات لازم مثل مدت زمان شستشو، دمای آب و میزان چرخش را دریافت می‌کند و به موتور، شیر آب و پمپ دستور می‌دهد که طبق این برنامه عمل کنند.

اگر مغز خراب شود، بدن نمی‌تواند درست کار کند. همینطور اگر برد الکترونیکی دچار مشکل شود، لباسشویی نمی‌تواند کارش را به درستی انجام دهد و معمولاً ارورهایی مثل F57 ظاهر می‌شود.

چرا ارور F57 نمایش داده می‌شود؟

این ارور به این معنی است که برد الکترونیکی مشکلی دارد و نمی‌تواند فرمان‌های لازم را به قطعات اصلی دستگاه ارسال کند یا پاسخ‌های آن‌ها را دریافت نماید. این مشکل می‌تواند از موارد زیر ناشی شود:

1. قطعات روی برد خراب شده‌اند: مثل خازن‌ها، مقاومت‌ها یا آی‌سی‌ها که وظیفه پردازش داده‌ها را دارند.
2. اتصالات داخلی برد شل یا قطع شده: سیم‌ها یا کانکتورهایی که به برد وصل هستند، ممکن است خراب شده یا از جای خود بیرون آمده باشند.
3. قطعات جانبی معیوب: مثلاً موتور یا سنسورها که داده‌های نادرستی به برد می‌دهند یا فرمان‌های برد را نمی‌توانند اجرا کنند.
4. نوسانات برق: برق غیر پایدار یا ولتاژ بالا می‌تواند باعث سوختن یا آسیب به برد شود.
5. رطوبت یا ضربه: نفوذ آب یا ضربه فیزیکی باعث آسیب به برد می‌شود.

چطور متوجه شویم مشکل از برد الکترونیکی است؟

گاهی اوقات ممکن است فکر کنیم مشکل از برد است ولی دلایل دیگری وجود دارد که منجر به همین ارور می‌شوند. برای تشخیص درست:

• اگر لباسشویی اصلاً روشن نمی‌شود یا فقط چراغ‌ها روشن می‌شوند ولی کار نمی‌کند، احتمال خرابی برد زیاد است.
• اگر صدای موتور یا پمپ را نمی‌شنوید، ممکن است مشکل از قطعات جانبی باشد.
• وقتی دستگاه را ریست می‌کنید و دوباره ارور F57 ظاهر می‌شود، احتمال خرابی برد یا اتصالات داخلی بیشتر است.
• اگر برق ورودی به دستگاه مناسب و پایدار است و اتصالات سالم به نظر می‌رسند، مشکل احتمالا از برد است.

روش‌های ساده و سریع برای رفع موقت ارور F57

قبل از مراجعه به تعمیرکار، چند کار ساده می‌توانید انجام دهید:

1. ریست کردن دستگاه

• برق لباسشویی را قطع کنید.
• 5 تا 10 دقیقه صبر کنید.
• دوباره برق را وصل و دستگاه را روشن کنید.
• گاهی این کار باعث می‌شود برد دوباره خود را تنظیم کند و ارور رفع شود.

2. بررسی کابل‌ها و اتصالات خارجی

• کابل برق را از نظر سلامت بررسی کنید.
• مطمئن شوید دوشاخه به خوبی به پریز متصل شده است.
• در صورت امکان کابل را تعویض کنید تا مطمئن شوید کابل مشکلی ندارد.

3. استفاده از محافظ برق

• اگر محافظ برق ندارید، حتماً تهیه کنید و از آن استفاده کنید.
• محافظ برق می‌تواند از آسیب ناشی از نوسانات برق جلوگیری کند.

اگر مشکل رفع نشد، قدم بعدی چیست؟

اگر با روش‌های ساده مشکل حل نشد، باید وارد مراحل تخصصی‌تر شویم. مهم‌ترین بخش همین است که بدانیم برد الکترونیکی یک قطعه حساس و پیچیده است و برای تعمیر آن نیاز به تخصص، تجربه و تجهیزات مناسب وجود دارد.

گام‌های تخصصی برای عیب‌یابی برد الکترونیکی لباسشویی بوش

گام اول: دسترسی به برد

• لباسشویی را از برق بکشید.
• پنل پشتی یا بالایی دستگاه را با پیچ‌گوشتی باز کنید.
• برد الکترونیکی را پیدا کنید (معمولاً یک صفحه مدار چاپی با قطعات مختلف است).

گام دوم: بررسی ظاهری برد

• به دنبال نشانه‌های سوختگی، ترک‌خوردگی یا تغییر رنگ باشید.
• خازن‌های باد کرده یا ترک خورده را پیدا کنید.
• محل‌های لحیم کاری را بررسی کنید که ترک نخورده یا شل نباشند.

گام سوم: تست اتصالات کابل‌ها

• تمامی کابل‌ها و کانکتورها که به برد متصل هستند را جدا کنید.
• آن‌ها را از نظر سلامت و محکم بودن بررسی کنید.
• در صورت نیاز، اتصالات را تمیز کنید و دوباره محکم وصل کنید.

گام چهارم: تست قطعات برد با مولتی‌متر

• قطعاتی مثل مقاومت‌ها، دیودها و خازن‌ها را با مولتی‌متر اندازه‌گیری کنید.
• این تست‌ها می‌توانند نشان دهند که کدام قطعات آسیب دیده‌اند و نیاز به تعویض دارند.

گام پنجم: بررسی قطعات جانبی

• موتور، شیر برقی، پمپ تخلیه و سنسورها را نیز تست کنید.
• خرابی هر یک از این قطعات می‌تواند باعث ارور F57 شود.

چرا برد الکترونیکی ممکن است آسیب ببیند؟

نوسانات برق

برق شهری ممکن است گاهی ناپایدار باشد. وقتی ولتاژ برق به صورت ناگهانی بالا یا پایین می‌رود، قطعات الکترونیکی حساس برد آسیب می‌بینند.

مثلاً اگر یک موج برق با ولتاژ بالا وارد برد شود، ممکن است آی‌سی‌ها بسوزند یا خازن‌ها آسیب ببینند.

رطوبت و نفوذ آب

لباسشویی جایی است که آب در آن زیاد است. اگر نشت آب وجود داشته باشد یا رطوبت به برد نفوذ کند، قطعات برد به مرور آسیب می‌بینند و خرابی رخ می‌دهد.

ضربه یا لرزش زیاد

اگر دستگاه در جایی نصب شده باشد که زیاد لرزش یا ضربه وجود دارد (مثلاً سطح غیر صاف یا نزدیکی به دستگاه‌های دیگر)، این لرزش‌ها می‌توانند باعث شل شدن اتصالات برد شوند یا حتی قطعات را خراب کنند.

چگونه از بروز ارور F57 جلوگیری کنیم؟

استفاده از محافظ برق

یکی از مهم‌ترین راه‌های پیشگیری استفاده از محافظ برق با کیفیت است. این محافظ‌ها جریان برق را تنظیم می‌کنند و از ورود ولتاژهای خطرناک به برد جلوگیری می‌کنند.

نصب صحیح دستگاه

• لباسشویی باید روی سطح صاف و پایدار نصب شود.
• دستگاه نباید در معرض رطوبت مستقیم قرار بگیرد.
• فاصله مناسب با دیوار و سایر وسایل رعایت شود تا تهویه و خنک‌کنندگی برد به خوبی انجام شود.

سرویس دوره‌ای

سرویس مرتب دستگاه توسط تکنسین مجاز باعث می‌شود مشکلات کوچک به موقع شناسایی و رفع شوند و عمر لباسشویی افزایش یابد.

مشکلاتی که ممکن است با ارور F57 اشتباه گرفته شوند

ارورهای مختلف لباسشویی ممکن است شبیه به هم باشند ولی دلایل متفاوتی داشته باشند. بعضی از این مشکلات عبارتند از:

• مشکل در موتور: اگر موتور خراب شود، ممکن است لباسشویی خاموش شود یا عملکرد نادرستی داشته باشد که به اشتباه با خطای برد تشخیص داده شود.
• خرابی سنسورها: سنسورهای آب یا دما اگر خراب باشند، داده‌های اشتباهی به برد ارسال می‌کنند که منجر به ارور می‌شود.
• مشکل در شیر برقی آب: خرابی این قطعه می‌تواند باعث شود که لباسشویی نتواند آبگیری را انجام دهد و دستگاه خطا دهد.
• اختلال در پمپ تخلیه: اگر پمپ کار نکند، آب تخلیه نمی‌شود و دستگاه ممکن است ارورهای مرتبط با برد را نشان دهد.

نقش سنسورها در بروز ارور F57

سنسورها مثل چشم‌ها و گوش‌های لباسشویی هستند. آن‌ها اطلاعات محیطی را به برد ارسال می‌کنند. اگر سنسورها خراب باشند:

• برد اطلاعات درست دریافت نمی‌کند.
• فرمان‌های اشتباه صادر می‌شود.
• دستگاه به حالت خطا می‌رود و ارور F57 یا مشابه آن ظاهر می‌شود.

پس گاهی بررسی سنسورها به اندازه بررسی برد مهم است.

تفاوت برد اصلی و برد ماژول قدرت

در لباسشویی‌های بوش دو نوع برد وجود دارد:

• برد اصلی (Main Board): که مغز لباسشویی است و کل سیستم را کنترل می‌کند.
• برد ماژول قدرت (Power Module): که وظیفه تأمین و کنترل جریان برق موتور را دارد.

ارور F57 معمولاً به خرابی در ماژول قدرت یا بخش‌هایی از برد اصلی که کنترل موتور را برعهده دارند اشاره دارد.

چرا تعویض برد هزینه‌بر است؟

برد الکترونیکی یک قطعه بسیار حساس و پیچیده است که شامل قطعات متعددی است. ساخت و برنامه‌ریزی برد

تعامل بین برد و اجزای مختلف دستگاه: چگونه اختلال در هر جزء می‌تواند منجر به ارور F57 شود؟

وقتی برد الکترونیکی لباسشویی کار می‌کند، دائم در حال ارسال و دریافت سیگنال‌ها است. برای اینکه برد بتواند به درستی وظایفش را انجام دهد، باید با اجزا و قطعات مختلف دستگاه هماهنگ باشد. اگر یکی از این اجزا جواب درست ندهد یا مختل شود، برد ممکن است دچار سردرگمی شود و ارور F57 را نشان دهد. در این بخش، رابطه برد با اجزای مختلف را بررسی می‌کنیم و نشان می‌دهیم چگونه اختلال در هر کدام می‌تواند منجر به خطای F57 شود.

رابطه برد با موتور

• برد فرمان‌دهنده اصلی موتور است و سیگنال‌هایی مثل میزان ولتاژ، جهت چرخش و فرکانس را تنظیم می‌کند.
• اگر موتور به دلیل فرسودگی، سوختگی سیم‌پیچ یا کمبود میدان مغناطیسی درست عمل نکند، برد ممکن است بار غیرمعمول را تشخیص دهد و ارور F57 صادر کند.
• مثلاً اگر موتور در حین کار بار اضافی روی محور داشته باشد (مثلاً لباس زیاد داخل مخزن یا پارچه‌های ضخیم) و جریان بیشتر از حد تعیین شده بکشد، بخش مدار قدرت روی برد حساسیت نشان داده و ممکن است برد برای محافظت از خود، عملکرد را قطع کند و ارور بدهد.

رابطه برد با سنسورهای دما و فشار

• سنسور دما اجازه می‌دهد برد بداند که دمای آب در چه وضعیتی است و براساس آن کنترل جریان برق یا زمان گرمایش را تغییر دهد.
• اگر سنسور دما خراب شود یا قطعی داشته باشد، برد ممکن است عدد غیرمنطقی دریافت کند (مثلاً دمای خیلی بالا یا خیلی پایین) و فکر کند مشکلی جدی پیش آمده است و ارور F57 نمایش دهد.
• سنسور فشار (برای تشخیص سطح آب) هم نقش مهمی دارد؛ اگر سطح آب به درستی تشخیص داده نشود، برد ممکن است در مرحله آبگیری یا چرخه شستشو خطا دهد.

رابطه برد با شیر برقی و پمپ تخلیه

• شیر برقی اجازه ورود آب به دستگاه را می‌دهد و برد وظیفه کنترل آن را بر عهده دارد. اگر شیر برقی کار نکند یا مسیر آن مسدود باشد، برد ممکن است فرمان را ارسال کند ولی پاسخی نگیرد و ارور تولید شود.
• پمپ تخلیه هم زمانی که آب باید خارج شود فعال می‌شود. اگر پمپ خراب باشد (بسته بودن مسیر تخلیه، گیر کردن شیء خارجی در پروانه پمپ یا خرابی موتور پمپ) برد ممکن است منتظر تخلیه بماند ولی موفق نشود، پس اروری مثل F57 را صادر کند.

رابطه برد با اجزای مکانیکی و ساختار دستگاه

• لرزش زیاد یا نامتعادل بودن بار لباسشویی می‌تواند به اتصالات داخلی شوک وارد کند و باعث قطع موقتی یا جزئی اتصال‌های برد شود.
• اگر بدنه یا ساختار دستگاه به گونه‌ای باشد که تهویه کافی برای برد فراهم نشود، گرمای زیاد می‌تواند قطعات الکترونیکی را تحت فشار قرار دهد و عمر آن‌ها را کم کند.
• چیدمان نادرست لوله‌های آب، مسیر تخلیه یا زانوهای پیچیده در مسیر آب می‌تواند به فشار غیرمعمول روی شیرها یا پمپ‌ها منجر شود، که در نهایت باعث بروز خطا در ارتباط با برد می‌شود.

نمونه سناریوها و چگونگی تشخیص علت دقیق

برای روشن‌تر شدن موضوع، چند سناریو را بررسی می‌کنیم و راه تشخیص علت خطا را نشان می‌دهیم:

سناریو ۱: دستگاه ارور F57 نشان می‌دهد اما برق به دستگاه می‌رسد

• بررسی کنید آیا چراغ صفحه کنترل روشن می‌شود یا خیر. اگر چراغی روشن است، برق سالم است.
• دستگاه را ریست کنید: برق را قطع، ۵ دقیقه صبر، دوباره وصل.
• اگر باز هم ارور داد، پنل پشت را باز کنید و اتصالات سیم‌ها به برد را بررسی کنید.
• اگر اتصالات سالم‌اند، ممکن است یکی از قطعات روی برد خراب باشد. تست قطعات با مولتی‌متر شروع کنید.
• اگر نتوانید قطعه خراب را شناسایی کنید، احتمال تعویض کامل برد زیاد است.

سناریو ۲: هنگام شستشو در مرحله آبگیری یا تخلیه دستگاه قطع می‌شود و ارور F57 می‌دهد

• ابتدا شیر برقی را تست کنید؛ آیا آب وارد می‌شود؟ اگر نه، ممکن است مشکل از شیر برقی یا فیلتر ورودی باشد.
• اگر شیر برقی سالم است، پمپ تخلیه را بررسی کنید: آیا می‌تواند آب را تخلیه کند؟ آیا صدای غیرمعمول می‌شنوید؟
• اگر هیچ‌یک از این قطعات مشکل ندارد، احتمال می‌رود که بخش مدار قدرت روی برد تحت فشار قرار گرفته و دچار مشکل شده باشد، که باعث ارور F57 می‌شود.

سناریو ۳: دستگاه هنگام چرخش (خشک‌کن) دچار ارور F57 می‌شود

• در مرحله خشک‌کن، موتور تحت بار زیادی است و جریان بیشتری می‌کشد.
• اگر موتور یا اجزای انتقال حرکت (کمربند یا پولی) دچار مشکل باشند، برد ممکن است تشخیص دهد که بار موتور غیرمعمول است و قطع کند.
• بررسی کنید حرکت درام آزاد است، کمربند سالم است و موتور به راحتی بچرخد.
• اگر مشکلی در این بخش‌ها نیست، برد کنترل قدرت ممکن است اختلال داشته باشد.

نکات ایمنی بسیار مهم هنگام کار با برد

• همیشه دستگاه را از برق جدا کنید قبل از باز کردن پنل یا لمس قطعات داخلی.
• حتی پس از قطع برق ممکن است بعضی قطعات (مانند خازن‌ها) شارژ داشته باشند. قبل از لمس قطعات، باید تخلیه شوند.
• از ابزار ایزوله شده استفاده کنید (پیچ‌گوشتی و انبردست با دسته عایق).
• اگر دانش الکترونیک ندارید، کار روی برد ممکن است باعث آسیب بیشتر شود؛ در این حالت، مشورت با تکنسین متخصص منطقی‌تر است.
• از فشار دادن یا خم کردن برد خودداری کنید زیرا ممکن است لایه‌های داخلی مدار آسیب ببینند.
• در محیط مرطوب کار نکنید؛ رطوبت می‌تواند باعث اتصال ناخواسته یا خرابی قطعات شود.

مراحل دقیق‌تر تشخیص برد معیوب

۱. بررسی ولتاژهای ورودی به برد
با مولتی‌متر، ولتاژهای ورودی به برد را اندازه‌گیری کنید و با مقادیر استانداردی که در دفترچه فنی دستگاه آمده مقایسه کنید. اگر ولتاژ ورودی درست نباشد، ممکن است مشکل منبع تغذیه یا فیوز داخلی دستگاه باشد، نه خود برد.

۲. تقسیم بندی برد به بخش‌های عملکردی و تست هر بخش
برد را می‌توان به بخش‌هایی مانند تغذیه، کنترل موتور، بخش فرمان‌ها، ورودی/خروجی و سنسورها تقسیم کرد. هر بخش را جداگانه تست کنید.

۳. تست سیگنال‌های کنترل موتور
بخش مدار قدرت برد (که ولتاژ و جریان را به موتور می‌دهد) را تست کنید. اگر بخش کنترل قدرت برد آسیب دیده باشد، ممکن است عملکرد موتور را نتواند کنترل کند و ارور F57 دهد.

۴. مشاهده گرمای نقاط روی برد هنگام کار
اگر بتوانید دستگاه را با احتیاط روشن کنید و حرارت نقاط مختلف برد را با دست یا ابزار مخصوص (مانند دوربین حرارتی) بررسی کنید، نقاط خیلی داغ ممکن است نشان‌دهنده قطعه معیوب باشد.

۵. تست برد در شرایط بارگذاری مختلف
برد را تست کنید وقتی دستگاه خالی است و وقتی با لباس سبک بارگذاری شده است. اگر در بار زیاد خطا می‌دهد اما در حالت بدون بار خوب کار می‌کند، احتمال زیاد بخش مدار قدرت برد دچار مشکل است.

تأثیر کیفیت برق شهر و راهبرد محافظت از برد

در بسیاری از مناطق، برق شهری ممکن است دارای اختلالات ولتاژ، نوسان یا افت ناگهانی باشد. چند نکته مهم:

• استفاده از استابلایزر / رگولاتور ولتاژ باعث تثبیت برق ورودی به دستگاه می‌شود.
• استفاده از محافظ ولتاژ بالا (Surge Protector) برای جلوگیری از پالس‌های ناگهانی برق.
• در برخی شرایط پیشرفته، استفاده از یو‌پی‌اس (UPS) برای زمان کوتاهی که برق قطع می‌شود، کمک می‌کند تا دستگاه در صورت قطع برق، به سرعت متوقف نشود و مشکلی به وجود نیاید.
• فیوز مناسب و کلید محافظ مقاومت در برابر جریان زیاد باید در مدار الکتریکی دستگاه قرار داشته باشد تا در صورت ورود جریان ناخواسته، فیوز بسوزد و برد محفوظ بماند.

تأثیر عوامل محیطی بر دوام و عملکرد برد

• دمای پایین یا بالا: اگر دستگاه در محیطی با دمای خیلی پایین یا خیلی بالا قرار گیرد، قطعات الکترونیکی تحت فشار قرار می‌گیرند و ممکن است از کار بیفتند.
• گرد و غبار: ذرات گرد و غبار روی برد می‌توانند باعث ایجاد اتصال ناخواسته بین مسیرها شوند؛ توصیه می‌شود برد به طور دوره‌ای پاک شود.
• لرزش زیاد: اگر لباسشویی روی سطح ناهموار باشد یا در محیطی باشد که لرزش زیاد وجود دارد، اتصالات ممکن است شل شوند.
• تهویهٔ نامناسب: اگر پنل پشتی محبوس باشد و هوا به سختی عبور کند، برد گرم می‌شود و قطعات ممکن است آسیب ببینند.

تجهیزات لازم برای تعمیر حرفه‌ای برد

برای انجام تعمیرات برد بهینه و دقیق، ابزارهای زیر مفید هستند:

• مولتی‌متر دیجیتال
• اسیلوسکوپ برای مشاهده سیگنال‌های دیجیتال
• منبع تغذیه آزمایشگاهی
• دستگاه لحیم‌کاری دقیق (سیم‌جوش یا هیتر هوای گرم)
• ذره‌بین یا لوپ بزرگنمایی برای مشاهده مدارها
• پیچ‌گوشتی کوچک‌، انبردست عایق و ابزارهای مخصوص الکترونیک
• دستگاه پاک‌کننده (پاک‌کننده اسپری یا الکل ایزوپروپیل) برای تمیز کردن عایق‌ها و مسیرها

جزئیات بیشتر پیرامون تعویض قطعات روی برد

زمانی که قطعه‌ای روی برد خراب شود، می‌توان آن را تعویض کرد اگر شرایط زیر فراهم باشد:

• قطعه جایگزین دقیقاً معادل داشته باشد (همان مقدار ولتاژ، ظرفیت، نوع پکیج و …)
• حین تعویض، دمای لحیم‌کاری کنترل شده باشد تا به مدار اطراف آسیب نرسد.
• پس از تعویض، تست عملکرد کامل انجام شود تا مطمئن شوید که قطعه جدید به درستی در مدار قرار گرفته و کار می‌کند.

نکته: در برخی موارد، خرابی یکی از قطعات برد ممکن است باعث خرابی قطعات مجاور شود، بنابراین حتی اگر یک قطعه ظاهر سالم داشته باشد، باید در اطراف آن نیز بررسی انجام شود.

مقایسه هزینه و مزایای تعمیر برد در مقابل تعویض کل برد

• تعمیر برد غالباً ارزان‌تر است چون تنها قطعات معیوب تعویض می‌شوند، نه کل واحد. اما نیاز به مهارت بالا دارد.
• تعویض کل برد هزینه بیشتری دارد ولی سریع‌تر است و خطر خرابی دوباره کمتر است (اگر برد جایگزین کیفیت بالایی داشته باشد).
• اگر برد قدیمی باشد یا قطعات زیاد آسیب دیده باشد، تعویض کامل ممکن است مقرون به صرفه‌تر باشد نسبت به قطعه‌قطعه کردن و عیب‌یابی طولانی.

برخی نکات کاربردی و تجربی از تعمیرکاران

• بعضی تعمیرکاران ترجیح می‌دهند ابتدا بخش مدار قدرت را روی برد جداگانه تست کنند زیرا این بخش بیشتر در معرض خرابی است.
• برخی مواقع استفاده موقت از برد دست دوم (اگر سازگار باشد) به عنوان تست می‌تواند نشان دهد که مشکل واقعاً از برد است یا نه.
• هنگام خرید برد جایگزین، توجه به مدل دقیق دستگاه، شماره‌سریال و سازگاری با قطعات دیگر الزامی است.

• بعضی تکنسین‌ها توصیه می‌کنند که هنگام نصب برد جدید، تنظیمات کارخانه‌ای دستگاه (Reset Factory) انجام شود تا کالیبراسیون مجدد انجام گیرد.
