معرفی انواع مبدل‌های حرارتی

در دنیای امروز که بهره وری انرژی و استفاده بهینه از منابع به یکی از مهم ترین دغدغه های صنایع تبدیل شده است، مبدل های حرارتی به عنوان ابزارهایی کلیدی در فرآیند انتقال حرارت بین سیالات، نقش بسیار حیاتی ایفا می کنند. این تجهیزات در طیف وسیعی از صنایع از جمله نفت و گاز، پتروشیمی، نیروگاه ها، صنایع غذایی، داروسازی و سیستم های تهویه مطبوع مورد استفاده قرار می گیرند و وظیفه اصلی آن ها تبادل حرارت میان دو یا چند سیال با دماهای متفاوت، بدون اختلاط مستقیم آن ها است.

مبدل حرارتی چیست و چه نقشی در انتقال حرارت دارد؟

مبدل حرارتی وسیله ای مکانیکی است که وظیفه اصلی آن انتقال حرارت بین دو سیال (مایع یا گاز) بدون تماس مستقیم آن هاست. این انتقال گرما ممکن است بین سیال های گرم و سرد در دو طرف دیواره مبدل اتفاق بیفتد. در نتیجه، یکی از سیالات گرم می شود و دیگری خنک.

اهمیت مبدل های حرارتی در سیستم های گرمایشی و سرمایشی صنعتی و ساختمانی غیرقابل انکار است. آن ها به بهینه سازی مصرف انرژی، کاهش هزینه ها، ارتقای راندمان سیستم ها و افزایش ایمنی در فرآیندهای صنعتی کمک می کنند. استفاده صحیح از مبدل حرارتی به معنای صرفه جویی در سوخت، کاهش آلایندگی و عملکرد بهینه در طولانی مدت است.

آشنایی با انواع مبدل های حرارتی و دسته بندی آن ها

در این بخش به معرفی جامع تر و پیوسته انواع مبدل های حرارتی از نظر ساختار و عملکرد می پردازیم. مبدل های حرارتی، بسته به نیازهای حرارتی و شرایط محیطی، در انواع مختلفی طراحی و تولید می شوند که هر یک ویژگی های خاصی دارند و برای کاربردهای متنوعی مناسب اند. در ادامه به رایج ترین انواع مبدل ها پرداخته می شود.

یکی از پرکاربردترین و قدیمی ترین انواع مبدل های حرارتی، مبدل حرارتی پوسته و لوله است. این مبدل از یک پوسته استوانه ای تشکیل شده که درون آن تعداد زیادی لوله تعبیه شده  است. سیال گرم از داخل لوله ها عبور کرده و سیال سرد از اطراف آن ها در فضای بین پوسته جریان می یابد. این ساختار باعث می شود سطح تماس میان دو سیال افزایش یابد و در نتیجه تبادل حرارتی مؤثرتری صورت گیرد.

این نوع مبدل ها به دلیل مقاومت بالا در برابر فشار و دمای زیاد، به طور گسترده در صنایع سنگین مانند نفت، گاز، پتروشیمی و نیروگاه ها مورد استفاده قرار می گیرند. همچنین به دلیل طراحی ماژولار، امکان افزایش ظرفیت حرارتی با افزودن لوله های بیشتر وجود دارد که این مزیت بزرگی در پروژه های صنعتی مقیاس بزرگ محسوب می شود.

نوع دیگر، مبدل حرارتی صفحه ای است که ساختاری متفاوت با نوع پوسته و لوله دارد. در این مبدل ها از مجموعه ای صفحات فلزی موج دار استفاده می شود که سیالات گرم و سرد به صورت متناوب از بین آن ها عبور می کنند، بدون آنکه با یکدیگر تماس مستقیم داشته باشند. طراحی صفحه ای به دلیل سطح انتقال حرارت زیاد در حجم کم، راندمان بسیار بالایی دارد.

همچنین امکان باز کردن صفحات و تمیزکاری آن ها به راحتی وجود دارد که نگهداری آن را ساده تر می کند. این ویژگی ها باعث شده این نوع مبدل در صنایع غذایی، دارویی، تهویه مطبوع و سیستم های گرمایش و سرمایش خانگی و تجاری بسیار محبوب باشد. یکی از مهم ترین مزایای مبدل های صفحه ای، واکنش سریع به تغییرات دمایی و کنترل دقیق تر فرآیند انتقال حرارت است.

مبدل حرارتی هوا خنک نوع دیگری از این تجهیزات است که به جای استفاده از سیال خنک کننده مانند آب، از هوای محیط برای خنک سازی استفاده می کند. در این مبدل ها، فن هایی تعبیه شده اند که هوا را از روی سطح لوله ها عبور می دهند تا گرما از سیال داخل لوله ها گرفته شده و به هوا منتقل شود. این روش که به آن «خشک کاری» نیز گفته می شود، مزیت هایی نظیر عدم مصرف آب، کاهش هزینه های عملیاتی و مناسب بودن برای مناطقی با کمبود منابع آبی را دارد. هرچند، راندمان آن در دماهای بالا کمتر از مبدل های مرطوب است. مبدل های هوا خنک به ویژه در پالایشگاه ها، کمپرسورهای گازی، سیستم های انتقال قدرت و صنایع تولید برق کاربرد فراوان دارند.

نوع ساده تر اما همچنان کاربردی، مبدل حرارتی دو لوله ای است. این مبدل از دو لوله هم محور ساخته شده  است که یکی داخل دیگری قرار دارد. سیال گرم از درون لوله داخلی و سیال سرد از درون لوله بیرونی عبور می کند. این نوع طراحی، امکان جریان همسو یا ناهمسو را فراهم می کند و برای کاربردهایی با ظرفیت حرارتی پایین و شرایط عملیاتی ساده مناسب است. نصب و راه اندازی آسان، هزینه ساخت پایین و نگهداری بدون پیچیدگی از ویژگی های بارز این نوع مبدل است. با این حال، به دلیل محدودیت در سطح تبادل حرارت، در مقیاس های بزرگ تر چندان کارآمد نیست و بیشتر در صنایع سبک یا بخش هایی از سیستم های گرمایشی مورد استفاده قرار می گیرد.

در نهایت، مبدل حرارتی کویل دار یا مارپیچی نیز جایگاه خاصی در میان مبدل ها دارد. در این نوع مبدل، یک یا چند کویل فلزی به صورت مارپیچ درون مخزن یا یک فضای بسته قرار دارند. سیال گرم از داخل کویل عبور کرده و گرمای خود را به سیال ساکن یا جاری اطراف منتقل می کند. این نوع مبدل ها بیشتر در منابع کویل دار برای تأمین آب گرم بهداشتی، تانک های ذخیره، تجهیزات تهویه مطبوع، سیستم های خورشیدی و گرم کن های صنعتی استفاده می شوند.

به دلیل انعطاف پذیری در طراحی و امکان استفاده در فضاهای کوچک، همچنین عملکرد مؤثر در انتقال حرارت نقطه ای، این مبدل ها در بسیاری از ساختمان ها و پروژه های تاسیساتی محبوب هستند. استفاده از کویل های مسی یا استیل ضدزنگ در ساختار آن ها باعث افزایش راندمان حرارتی و مقاومت در برابر خوردگی می شود.

در مجموع، انتخاب نوع مناسب مبدل حرارتی بستگی به عوامل متعددی مانند ظرفیت مورد نیاز، نوع سیال، فشار و دمای عملیاتی، محدودیت های فضایی، میزان رسوب گیری، و هزینه های نگهداری دارد. شناخت دقیق هر نوع از این تجهیزات و مزایا و معایب آن ها، راه را برای طراحی و اجرای سیستم های گرمایشی و سرمایشی کارآمدتر هموار می سازد.

منبع کویل دار چیست و در چه کاربردهایی استفاده می شود؟

منبع کویل دار یکی از مهم ترین و پرکاربردترین انواع مبدل های حرارتی است که به ویژه در ساختمان ها، موتورخانه ها و سیستم های گرمایشی مرکزی مورد استفاده قرار می گیرد. ساختار این دستگاه به گونه ای طراحی شده که از یک مخزن ذخیره آب و یک کویل فلزی درون آن تشکیل شده است. این کویل معمولاً از جنس مس یا فولاد ضدزنگ ساخته می شود تا علاوه بر انتقال حرارت مؤثر، در برابر خوردگی و رسوب نیز مقاوم باشد. عملکرد منبع کویل دار بر پایه عبور یک سیال داغ مانند آب بویلر یا بخار از داخل کویل است. هنگامی که این سیال داغ درون کویل جریان می یابد، گرمای خود را به آب ساکن موجود در مخزن منتقل می کند، بدون آن که هیچ گونه تماس مستقیم بین دو سیال برقرار شود. این شیوه انتقال گرما، ضمن حفظ ایمنی بهداشتی، مانع از آلودگی آب مصرفی می شود و آن را برای استفاده در مصارف بهداشتی کاملاً مناسب می سازد.

از جمله مهم ترین کاربردهای منبع کویل دار می توان به تأمین آب گرم بهداشتی در منازل، هتل ها، بیمارستان ها، مراکز درمانی، استخرها، و مجموعه های ورزشی اشاره کرد. همچنین در موتورخانه های مرکزی ساختمان های مسکونی، اداری، تجاری و صنعتی، منبع کویل دار نقش اساسی در تأمین پیوسته و مطمئن آب گرم مصرفی دارد. در سیستم های گرمایشی مرکزی نیز از این منابع برای گرم کردن آب مورد نیاز شوفاژها و فن کوئل ها استفاده می شود. بهره گیری از این نوع مبدل در پروژه هایی که نیاز به تأمین حجم زیادی از آب گرم دارند، انتخابی مقرون به صرفه، کارآمد و پایدار محسوب می شود.

منبع کویل دار به دلیل راندمان بالا در انتقال گرما، امکان کنترل دمای خروجی آب، کاهش مصرف انرژی، عمر مفید طولانی و نگهداری ساده، جایگزینی بسیار مناسب برای منابع دوجداره یا منابع مستقیم به شمار می رود. همچنین از آنجا که آب گرم به صورت غیرمستقیم و بدون تماس با سیال گرم کننده تهیه می شود، خطر آلودگی میکروبی و باکتریایی به مراتب کمتر بوده و این موضوع اهمیت زیادی در مکان هایی نظیر بیمارستان ها و مراکز درمانی دارد. در نتیجه، استفاده از منابع کویل دار نه تنها یک انتخاب فنی و اقتصادی هوشمندانه است، بلکه ضامن ایمنی، بهداشت و آسایش در تأمین آب گرم مصرفی نیز خواهد بود.

بررسی مزایای منبع کویل دار نسبت به منابع دوجداره یا منابع مستقیم

استفاده از منابع کویل دار در مقایسه با سایر روش های تأمین آب گرم بهداشتی، مزایای متعددی دارد که آن را به گزینه ای بسیار مناسب برای کاربردهای مسکونی، تجاری و صنعتی تبدیل می کند. نخستین مزیت این نوع منابع، راندمان بالاتر آن هاست؛ زیرا فرآیند انتقال حرارت در منابع کویل دار به صورت غیرمستقیم انجام می شود و این باعث کاهش اتلاف انرژی و بهینه سازی مصرف سوخت می گردد.

علاوه بر آن، کنترل پذیری بیشتر نیز از دیگر مزایای مهم این منابع است، چرا که امکان تنظیم دقیق تر دمای آب گرم خروجی فراهم شده و در نتیجه سیستم، عملکردی پایدارتر و قابل پیش بینی تر خواهد داشت. از نظر دوام، منابع کویل دار به دلیل ساختار ساده تر و استفاده از متریال مقاوم در برابر خوردگی، مانند فولاد گالوانیزه یا استنلس استیل، دارای عمر مفید طولانی تری هستند و در شرایط کاری مختلف دوام بالایی از خود نشان می دهند.

همچنین، از آنجا که در این منابع آب گرم مصرفی با سیال گرم کننده تماس مستقیم ندارد، احتمال آلودگی و انتقال میکروب ها یا مواد شیمیایی به طور چشم گیری کاهش یافته و سطح ایمنی بهداشتی افزایش می یابد؛ این ویژگی در مکان هایی که بهداشت اولویت دارد، مانند بیمارستان ها و مراکز بهداشتی، بسیار حائز اهمیت است.

در نهایت، نگهداری آسان تر از جمله دیگر برتری های منبع کویل دار محسوب می شود، چرا که کویل داخلی در صورت نیاز به راحتی قابل تعویض یا تمیزکاری است و نیازی به توقف کامل سیستم یا اقدامات پیچیده فنی برای سرویس دوره ای وجود ندارد. مجموع این مزایا باعث شده منابع کویل دار جایگزینی بهینه و ایمن برای منابع دوجداره یا منابع مستقیم باشند و در بسیاری از پروژه ها، گزینه اول طراحان تاسیساتی و مهندسین تأسیسات قرار گیرند.

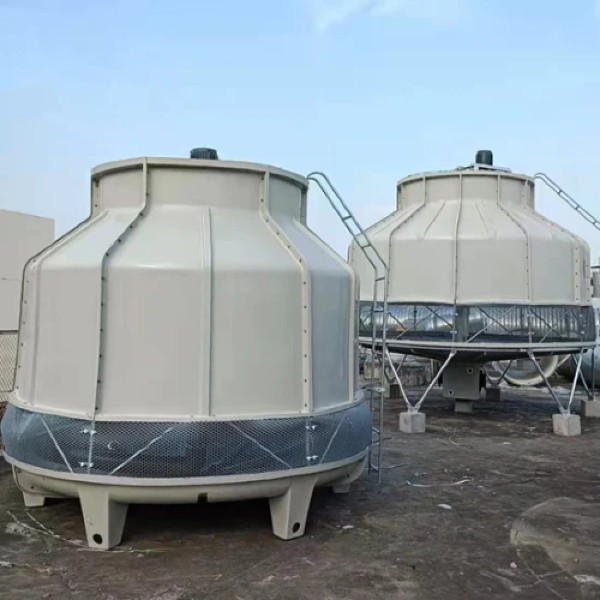

برج خنک کننده به عنوان یک مبدل حرارتی مدار باز

برج خنک کننده نوعی مبدل حرارتی است که در سیستم های باز مورد استفاده قرار می گیرد و وظیفه آن کاهش دمای آب گرم بازگشتی از تجهیزات صنعتی یا کندانسورها از طریق تماس مستقیم با هوای محیط است. در این فرآیند، آب گرم از بخش های مختلف سیستم مانند چیلرها یا خطوط تولید به بالای برج منتقل می شود و از طریق نازل ها به صورت قطرات ریز به پایین پاشیده می شود.

هم زمان، هوای محیط از طریق فن ها یا جریان طبیعی از بخش پایینی برج وارد شده و با این قطرات آب در تماس قرار می گیرد. در اثر این تماس مستقیم، بخشی از آب تبخیر شده و طی این تبخیر گرمای نهان خود را از آب اصلی گرفته و باعث کاهش دمای آن می شود. به این ترتیب، آب خنک شده در کف برج جمع آوری شده و دوباره به مدار برگشت داده می شود تا مجدداً مورد استفاده قرار گیرد. برج های خنک کن به دلیل استفاده از مکانیزم تبخیری، در خنک سازی سریع و پیوسته سیالات نقش کلیدی دارند و در پروژه های بزرگ صنعتی و ساختمانی کاربرد فراوانی دارند.

برج های خنک کننده انواع مختلفی دارند که هر یک برای شرایط خاصی طراحی شده اند. برج خنک کننده جریان مخالف یا Counterflow یکی از متداول ترین انواع است که در آن جریان آب از بالا به پایین و جریان هوا از پایین به بالا به صورت عمود بر یکدیگر حرکت می کنند و این آرایش موجب افزایش راندمان انتقال حرارت می شود. در مقابل، برج خنک کننده جریان متقاطع یا Crossflow به گونه ای طراحی شده که جریان آب از بالا به پایین و جریان هوا به صورت افقی از کناره ها وارد می شود، که این طراحی در پروژه هایی با فضای محدود و ارتفاع کم مناسب است.

نوع دیگر، برج خنک کننده مدار بسته است که در آن آب درون یک کویل بسته گردش می کند و هیچ تماس مستقیمی با هوای محیط یا آب پاششی ندارد؛ این نوع برای سیستم هایی که نیاز به حفظ پاکیزگی سیال دارند یا در مناطق با کیفیت پایین آب کاربرد دارد. همچنین نوع هیبریدی، ترکیبی از برج مدار باز و بسته است که برای کاهش مصرف آب و افزایش راندمان انرژی طراحی شده است.

از مهم ترین کاربردهای برج خنک کننده می توان به استفاده گسترده آن در صنایع پتروشیمی، پالایشگاه ها، نیروگاه های برق، صنایع فولاد و سیمان، خطوط تولید مواد غذایی و نوشیدنی و همچنین سیستم های تهویه مطبوع مرکزی در ساختمان های بزرگ مانند مجتمع های تجاری، بیمارستان ها و مراکز خرید اشاره کرد. همچنین در سامانه های تبرید صنعتی مانند سردخانه ها و کارخانه های تولید مواد لبنی یا دارویی، برج خنک کننده نقش مهمی در حفظ دمای مناسب خطوط فرآیند ایفا می کند. به دلیل ظرفیت بالا، خنک کاری مداوم و قابلیت سفارشی سازی در ابعاد مختلف، این تجهیزات یکی از ارکان اساسی زیرساخت های تاسیساتی مدرن محسوب می شوند.

تفاوت عملکرد برج خنک کننده با سایر مبدل های حرارتی

برج های خنک کننده با سایر مبدل های حرارتی تفاوت هایی اساسی دارند:

• مکانیزم انتقال حرارت: در حالی که سایر مبدل ها معمولاً گرما را به صورت محسوس منتقل می کنند، برج های خنک کننده از تبخیر برای جذب گرما بهره می گیرند.
• مصرف آب: در برج های مدار باز، بخشی از آب تبخیر شده و باید جایگزین شود، در حالی که در مبدل های بسته این مشکل وجود ندارد.
• کاربردهای خاص: برج های خنک کننده بیشتر در مقیاس های صنعتی و در پروژه های بزرگ کاربرد دارند، درحالی که مبدل های صفحه ای یا پوسته و لوله در سیستم های کوچکتر هم قابل استفاده اند.

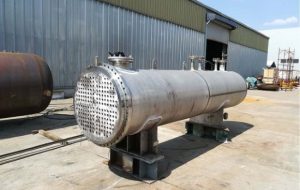

مبدل های حرارتی پوسته و لوله؛ راهکاری برای سیستم های سنگین صنعتی

مبدل های پوسته و لوله از پرکاربردترین و مقاوم ترین مبدل های حرارتی هستند. این نوع مبدل از یک پوسته فلزی بزرگ و مجموعه ای از لوله های داخلی تشکیل شده که سیالات درون آن ها جریان دارند. از ویژگی های مهم این مبدل ها می توان به تحمل دما و فشار بالا، قابلیت افزایش یا کاهش ظرفیت با تغییر آرایش لوله ها، نگهداری ساده و امکان استفاده با انواع سیالات صنعتی نظیر بخار، روغن حرارتی و سیالات خورنده اشاره کرد. این خصوصیات باعث شده تا مبدل های پوسته و لوله در بسیاری از صنایع سنگین و حساس مورد استفاده قرار گیرند.

از جمله کاربردهای رایج آن ها می توان به استفاده در صنایع پتروشیمی و پالایشگاه ها، بویلرها و دیگ های بخار، نیروگاه ها و صنایع غذایی و دارویی بزرگ اشاره کرد که در این موارد انتقال حرارت قابل اطمینان و پایدار با ظرفیت بالا ضروری است.طراحی این نوع مبدل به گونه ای است که امکان سرویس دهی مستمر در شرایط سخت عملیاتی را فراهم می سازد و از این رو در بسیاری از پروژه های صنعتی، انتخاب اول مهندسان فرآیند و طراحان تأسیسات به شمار می رود.

مبدل های صفحه ای؛ راه حل فشرده برای انتقال گرمای سریع و مؤثر

مبدل های صفحه ای از صفحات نازک موج داری تشکیل شده اند که سیالات به صورت متناوب و جداگانه از میان آن ها عبور می کنند. این ساختار باعث می شود سطح تماس بین دو سیال بسیار افزایش یافته و در نتیجه، انتقال گرما با سرعت و راندمان بالا صورت گیرد. به دلیل طراحی فشرده، این مبدل ها ابعاد کوچک تری نسبت به سایر انواع مبدل دارند و وزن آن ها نیز کمتر است که این موضوع نصب و حمل ونقل را آسان تر می کند.

همچنین به دلیل ساختار ماژولار، امکان جداسازی صفحات و تمیزکاری آن ها وجود دارد که برای کاربردهایی با احتمال رسوب گذاری یا نیاز به بهداشت بالا بسیار مفید است. مبدل های صفحه ای به طور خاص برای سیالاتی با دمای پایین تا متوسط مناسب هستند و در صنایع گوناگونی به کار می روند. از مهم ترین کاربردهای آن ها می توان به سیستم های تهویه مطبوع یا HVAC، صنایع غذایی و نوشیدنی، تأسیسات مربوط به استخرها و سونا و نیز صنایع دارویی و بهداشتی اشاره کرد که در آن ها انتقال حرارت سریع، یکنواخت و قابل اطمینان از اهمیت بالایی برخوردار است.

نقش کلیدی مبدل های حرارتی در موتورخانه ها و سیستم های HVAC

موتورخانه ها به عنوان قلب تپنده تأمین گرمایش، سرمایش و آب گرم ساختمان ها به شدت وابسته به عملکرد صحیح مبدل های حرارتی هستند. از انتقال حرارت بین دیگ بخار و منبع کویل دار گرفته تا مبدل های صفحه ای در چیلرها، همه در بهینه سازی مصرف انرژی، تنظیم دمای محیط و تأمین آب گرم نقش ایفا می کنند.

در سیستم های HVAC نیز مبدل های حرارتی در هواسازها، یونیت ها و چیلرها استفاده می شوند. این دستگاه ها با کنترل دقیق دما و رطوبت، شرایط آسایش حرارتی را برای کاربران فراهم می سازند.

مقایسه کامل انواع مبدل های حرارتی از نظر راندمان، قیمت و نگهداری

 نکات مهم در انتخاب و طراحی مبدل حرارتی مناسب برای ساختمان یا صنعت

• ظرفیت حرارتی: بسته به نوع سیال، حجم عبوری و دمای ورودی و خروجی، باید ظرفیت به درستی محاسبه شود.
• جنس بدنه و کویل: در برابر خوردگی، فشار و دما مقاوم باشد.
• فضای نصب: برخی مبدل ها نیاز به فضای بیشتر دارند، درحالی که صفحه ای ها فضای کمتری اشغال می کنند.
• خدمات پس از فروش: اطمینان از پشتیبانی فنی، گارانتی و تامین قطعات ضروری است.
• کاربری نهایی: آیا دستگاه برای یک واحد مسکونی، کارخانه یا بیمارستان طراحی شده؟ نوع کاربرد تأثیر زیادی بر انتخاب دارد.

نصب صحیح مبدل حرارتی

نصب صحیح مبدل حرارتی نقش بسیار مهمی در عملکرد، بازدهی و طول عمر آن دارد. حتی بهترین مبدل‌ها، اگر به‌درستی نصب نشوند، دچار افت راندمان، خوردگی زودرس یا نشت سیال خواهند شد. بنابراین رعایت یک‌سری اصول فنی و اجرایی در مرحله نصب الزامی است. در ادامه، راهنمایی جامع اما پیوسته برای نصب انواع مبدل‌های حرارتی ارائه می‌شود:

پیش از شروع نصب، نخست باید محل استقرار مبدل حرارتی بررسی شود. محل انتخاب شده باید از نظر سازه‌ای توان تحمل وزن مبدل پرشده را داشته باشد، در برابر ارتعاشات یا شوک مکانیکی مقاوم باشد و فضای کافی برای سرویس، شستشو یا دمونتاژ بعدی مبدل در نظر گرفته شود. همچنین در طراحی جانمایی باید امکان دسترسی به اتصالات ورودی و خروجی، شیرها، نشانگر فشار و سایر تجهیزات جانبی وجود داشته باشد.

در گام بعدی، توجه به جهت جریان سیالات بسیار مهم است. در اغلب مبدل‌ها، برای رسیدن به حداکثر انتقال حرارت، جریان سیالات به‌صورت معکوس (counterflow) طراحی می‌شود. بنابراین جهت ورود و خروج هر سیال باید دقیقاً طبق نقشه یا دستورالعمل سازنده اجرا گردد. جابجایی در این خصوص می‌تواند منجر به کاهش شدید راندمان حرارتی شود.

همچنین مبدل حرارتی باید کاملاً تراز نصب شود. شیب یا ناهم‌ترازی در نصب باعث تجمع هوا یا حباب‌های گاز در داخل دستگاه می‌شود که در نهایت به کاهش راندمان و بروز خوردگی موضعی می‌انجامد. در مبدل‌های صفحه‌ای، عدم تراز ممکن است موجب اعمال فشارهای ناخواسته به اتصالات و صفحات شود که ترک‌خوردگی یا نشت را در پی خواهد داشت.

در سیستم لوله‌کشی، توصیه می‌شود پیش از ورود سیال به مبدل حرارتی، فیلتر یا صافی مناسب همچون سختی گیر نصب گردد، به‌ویژه اگر سیال حاوی ذرات معلق، زنگ‌آب، رسوبات یا مواد خورنده است. این کار از گرفتگی مجاری داخلی و کاهش عمر مبدل جلوگیری می‌کند. علاوه بر آن، استفاده از شیرهای فلنجی یا دنده‌ای قطع و وصل در ورودی و خروجی مبدل برای تسهیل در سرویس و تعویض قطعات توصیه می‌شود. در مبدل‌هایی که به‌صورت متناوب در معرض انبساط و انقباض حرارتی هستند، وجود یک یا چند جبران‌گر انبساط (expansion joint) در لوله‌ها ضروری است.

در حین اتصال مبدل حرارتی به خطوط، هرگز از مبدل برای اعمال فشار یا هم‌راستا کردن لوله‌ها استفاده نکنید. تمام فشارهای مکانیکی باید از طریق ساپورت‌ها و بست‌های استاندارد مهار شود تا وزن یا تنش به بدنه مبدل منتقل نگردد.

پس از اتمام نصب مکانیکی، نوبت به هواگیری و تست اولیه می‌رسد. ابتدا خطوط را با آب تمیز پر کنید و اجازه دهید هوای محبوس از شیرهای هواگیری خارج شود. سپس سیستم را تحت فشار کاری یا کمی بالاتر قرار دهید تا از عدم نشت و سلامت اتصالات اطمینان حاصل شود. در برخی پروژه‌ها، تست فشار هیدرواستاتیک طبق استاندارد ASME یا استاندارد ملی الزامی است.

در صورتی که سیالات دو طرف مبدل حرارتی با یکدیگر ناسازگار یا خطرناک هستند (مثلاً بخار و اسید یا روغن داغ و آب)، وجود سیستم‌های ایمنی مانند شیر اطمینان، فشارشکن، شیر یک‌طرفه یا سنسور نشتی نیز باید بررسی و نصب گردد.

در نهایت، پس از نصب کامل، کلیه مشخصات عملکردی از جمله فشار و دمای سیال‌های ورودی و خروجی، دبی، اختلاف دما و عملکرد شیرها و ابزار دقیق باید ثبت و مقایسه شوند تا عملکرد اولیه مبدل حرارتی به‌درستی ارزیابی گردد. اجرای صحیح این مراحل، تضمین‌کننده کارایی بهینه، جلوگیری از خرابی زودهنگام و افزایش طول عمر مبدل حرارتی خواهد بود.

راهنمای انتخاب مبدل حرارتی

برای انتخاب یک مبدل حرارتی مناسب، باید نگاه جامعی به فرآیند، نوع سیال‌ها، شرایط عملیاتی و محدودیت‌های طراحی داشته باشیم. مبدل حرارتی ابزاری است برای انتقال انرژی حرارتی بین دو سیال که دمای متفاوتی دارند، بی‌آنکه این دو سیال مستقیماً با یکدیگر تماس پیدا کنند. نخستین گام در مسیر انتخاب، درک دقیق هدف از استفاده از مبدل است؛ اینکه آیا قرار است یک سیال را خنک کنیم یا گرم؟ آیا با فرآیند تقطیر یا تبخیر سروکار داریم؟ آیا فضا محدود است یا فشار کاری بالاست؟ پاسخ به این پرسش‌ها، مسیر انتخاب را تا حد زیادی روشن می‌کند.

نکته بسیار مهم دیگر، نوع سیالاتی است که قرار است در مبدل حرارتی جریان یابند. اگر با سیالات خورنده مثل اسیدها یا محلول‌های قلیایی سروکار داریم، قطعاً باید جنس مبدل از موادی مقاوم مانند تیتانیوم، فولاد ضدزنگ خاص یا آلیاژهای نیکل انتخاب شود. همچنین اگر با مایعات چسبناک یا دارای ذرات معلق روبه‌رو هستیم، نوع طراحی مبدل (مثلاً مارپیچی یا پوسته‌ـ‌لوله‌ای با بافل‌های خاص) اهمیت زیادی پیدا می‌کند. در همین راستا، تعیین دقیق دمای ورودی و خروجی سیال‌ها، فشار کاری، میزان دبی و خواص فیزیکی مانند ویسکوزیته، گرمای ویژه و ضریب انتقال حرارت نیز نقش تعیین‌کننده‌ای در طراحی یا انتخاب مدل دارد.

انتخاب نوع مبدل حرارتی نیز باید متناسب با شرایط پروژه انجام شود. مبدل‌های صفحه‌ای معمولاً برای کاربردهایی با فضای محدود، نیاز به بازده بالا و فشار پایین مناسب هستند، مانند تأسیسات سرمایشی و گرمایشی در ساختمان‌ها یا کارخانه‌های غذایی. در مقابل، مبدل‌های پوسته و لوله‌ای به دلیل ساختار مقاوم و قابلیت تحمل فشار و دمای بالا، گزینه نخست صنایع نفت، گاز و نیروگاه‌ها محسوب می‌شوند.

برای سیالات با آلودگی زیاد یا رسوب‌پذیری بالا، مبدل‌های حرارتی مارپیچی یا تیوب‌باندل‌های با قابلیت شستشوی مکانیکی پیشنهاد می‌شود. همچنین در مواردی که استفاده از آب به‌عنوان سیال خنک‌کننده امکان‌پذیر نیست، مبدل‌های هواخنک یا رادیاتوری به کار می‌آیند که با جریان اجباری هوا، سیال گرم را خنک می‌کنند.

مسئله بعدی، ملاحظات مربوط به نگهداری، نظافت و بازده بلندمدت مبدل حرارتی است. در بسیاری از صنایع، امکان توقف مکرر خط تولید برای سرویس وجود ندارد. بنابراین انتخاب مبدل حرارتی که قابلیت شستشوی آسان، دسترسی به اجزا و مقاومت در برابر گرفتگی یا خوردگی داشته باشد، اهمیت زیادی دارد. همچنین اگر مبدل در چرخه‌ای پیوسته و حساس به راندمان کار می‌کند، باید با ضریب انتقال حرارت بالا و کمترین افت فشار طراحی شده باشد.

در نهایت، به این نکته توجه کنید که انتخاب مبدل حرارتی تنها براساس کاتالوگ یا ظاهر فنی آن نباید انجام شود. بسیاری از تولیدکنندگان معتبر داخلی و خارجی، نرم‌افزارهای انتخاب یا مشاوره فنی دقیق دارند که می‌توان با ارائه داده‌های فرایندی، مناسب‌ترین گزینه را با توجه به قیمت، فضای موجود، شرایط بهره‌برداری و عمر مفید پیش‌بینی کرد. انتخاب آگاهانه مبدل حرارتی، نه‌تنها موجب صرفه‌جویی در انرژی و هزینه خواهد شد، بلکه بهره‌وری کلی سیستم را نیز به شکل چشمگیری افزایش می‌دهد.
